1、項目名稱

秭歸縣惠農食品有限責任公司待宰圈除臭項目

2、設計依據及主要設計資料

1）廠內待宰圈現場情況。

2）建筑、設備材料生產廠家有關資料。

3）國家和地方有關工程建設及設計質量的法律、法規、政策和文件等。

4）國家和地方有關工程建設的設計規范、規程、標準等。

3、工程建設內容

對待宰圈進行廢氣處理，利用負壓收集管路將池體內的廢氣進行收集，輸送至廢氣處理系 統中，處理風量為 40000m3 /h，根據現場情況，設計采用 1 套一級洗滌塔+一級生物除臭液噴 淋塔+15m 高空排放的除臭裝置。

4、工程概況

本工程主要對待宰圈產生的揮發性有機物及惡臭氣體進行綜合治理。待宰圈產生的廢氣主 要成分為硫化氫、氨氣等。這些廢氣對廠區的空氣質量及室外自然環境有一定的影響，為此該 公司十分重視，并決定對其進行全面徹底的治理，欲將廢氣進行收集、治理，然后達標排放。 故委托我公司針對上述廢氣設計治理方案，根據該公司提供的有關資料，經過現場仔細勘察， 認真研究，結合我公司以往的治理技術經驗。我們提出如下治理方案，供有關部門領導和公司 選擇參考。 根據業主要求，臭氣處理后滿足《惡臭污染物排放標準》（GB14554-93）中對惡臭污染 物的排放標準，從而提升公司現場環境，保證環境不受影響。

5、工程建設的必要性

構成惡臭氣體的成分非常復雜，每種成分有獨特的物理、化學性質和臭味性質，這些氣體 成分不同場合下的混合作用共同貢獻了綜合臭氣濃度，下表列舉了個臭氣成分及臭味性質：

針對這些惡臭污染物對環境的影響，《中華人民共和國大氣污染防治法》明確規定了向大 氣排放惡臭氣體的單位，必須采取措施防止周圍居民區收到污染。

待宰圈產生的惡臭濃度高，成分主要是氨氣、硫化氫，同時還含有甲硫醇、二甲胺、VFAs、 VOCs等。

硫化氫：標準狀況下是一種易燃的酸性氣體，無色，低濃度時有臭雞蛋氣味，可溶于水。 濃度極低時，便有硫磺味；達到一定的濃度有劇毒，是強烈的神經毒素，對黏膜有強烈刺激作 用。吸入少量高濃度硫化氫可在短時間內造成死亡，吸入低濃度的硫化氫也會對中樞神經、眼、 呼吸系統造成影響。

氨：是一種無色氣體，有強烈的刺激氣味，極易溶于水。對皮膚、黏膜有刺激和腐蝕性， 高濃度可引起化學性咽喉炎、肺炎等，如果吸入極高濃度可引起反射性呼吸停止、心臟停搏。

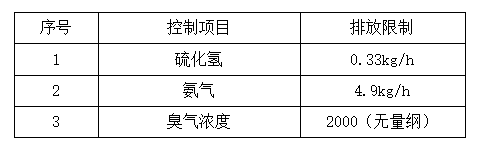

6、處理系統排放標準

根據業主的要求，參照《環境空氣質量標準》GB3095-2012、《大氣污染綜合排放標準》 GB16297-1996，依據《惡臭污染物排放標準》（GB14554-93）及本項目廢氣處理后排放指標滿足15m高空排放標準，滿足如下要求，保證環境不受影響。

7、廢氣風管系統總體要求

（1）設計依據業主提供的現場構筑物情況資料進行適當設計。

（2）廢氣收集系統包括自各廢氣收集點至廢氣處理站系統入口的所有廢氣收集管道、風 閥、管道附件（包括風口、管道支吊架、柔性短管、三通、變徑、法蘭及連接件等）等。

（3）廢氣收集系統管路走向基本確定，管徑不小于業主要求，具體數量以圖紙和實際測 量為準。廢氣收集系統要求微負壓運行，防止廢氣外溢。

（4）風管管徑根據風量和風速確定，一般干支管為8~10m/s，小支管宜為3~8m/s。

（5）各并聯收集風管的阻力盡可能保持平衡。

（6）風管設計保持適當?shù)钠露?，在最低點設置冷凝水排放井及排放口，并有凝結水排除 設施。

（7）吸風口和風機進口處風管根據需要設置取樣口和風量測定孔，風量測定管段直段長 度不宜小于15D。

（8）風管系統

 a、所有的收集及輸送風管為圓形，風管材質可以選用PP材質。

 b、風管規格滿足《通風與空調工程施工質量驗收規范》（GB50243-2016）要求一家專注食品工業水治理的企業

 c、閥門。 每臺風機前裝一個手動風量調節閥，材料為PP材質。要求風量調節范圍需由100％降至 60％、開啟靈活，其壁厚不低于3mm。風閥的啟閉靈活，各轉動部件運轉平穩，無卡阻和碰擦。 手動閥門一般為順時針方向開啟，逆時針方向關閉。且有開啟角度指示、鎖定調節限位指示和 允許氣流方向指示。風閥關閉時能密封，其泄漏量指標達到標準規定。風閥泄漏率小于2%。 風管支撐采用碳鋼防腐制作而成。每隔3米設置一個支撐。

8、方案設計編制原則

1）遵照國家對環境保護、城市污水治理制定的有關規范、標準及規定。

2）采用技術先進、高效節能、效果穩定的處理工藝，確保廢氣處理達標排放和滿足遠期一家專注食品工業水治理的企業 編制單位：新鄉綠豐環保工程有限公司 TEL:0373-5789258 FAX:0373-5789369 6 使用。

3）妥善處置廢氣處理過程中產生的廢物，避免造成二次污染；

4）選擇國內外高效節能、運行可靠、管理方便、維修簡便的處理設備；

5）合理布置處理構筑物，減少工程投資，工藝能靈活運行，降低日常處理費用；

6）采用現代化技術手段，實現自動化管理，做到技術先進、經濟合理、運行可靠、操作 方便。

7）滿足人們的視覺和美觀。

9、計依據及制造、驗收和安裝標準

我公司提供的成套廢氣處理系統設備的制造、試驗、包裝、運輸、安裝、調試及驗收，其 供貨全過程中執行國家相關標準、規范及規程，同時若技術標準出現最新標準時，我公司承諾 按照最新標準去執行。

10、廢氣處理系統選址

根據現場情況合理布置處理設備安放位置，以此為基礎，其它設施、設備的建設盡可能的 圍繞其周圍布置，以減少期間的聯絡管道。

11、臭氣處理工藝選擇

臭氣治理一直是國內環境治理的一大難題，由于惡臭氣體的嗅閾值極低，因此很難將惡臭 氣體處理到嗅閾值以下讓人感覺不到。

目前最常用的廢氣處理方法主要分為：化學噴淋法、生物除臭法、活性炭吸附法、UV 高效光解除臭等措施。

化學噴淋法主要是采用利用堿液或水作溶劑吸收、反應臭氣中的惡臭物質（氨、胺、硫化 氫），適用于低濃度、高凈化要求的惡臭氣體，具有工藝成熟、設備簡單、隨時啟動停止等優點，缺點是噴淋塔吸收液定期更換，此種方法產生噴淋廢水。

生物除臭是利用微生物降解惡臭物質而使氣體脫臭的方法，適用于生物降解的水溶性惡 臭物質的去除、去除效率非常高、處理裝置簡單、運行成本低，可避免二次污染。

活性炭吸附法利用活性炭做吸附劑吸附去除惡臭氣體中惡臭物質，適用于低濃度、高凈化要求的惡臭氣體，特點是可處理多組分的惡臭氣體，處理效率，缺點是活性炭必須定期更換， 廢氣處理過程中產生廢活性炭。企業必須配套建設危廢間，并配套危廢儲存管理制度及責任制 度、危廢轉移制度等，且危廢委托處置費用較高，本項目不推薦采用此方法。

UV 高效光解除臭，也叫光催化除臭，其原理主要是紫外線照射二氧化鈦，產生自由基將 臭味分子分解，適用于中、低濃度惡臭氣體的處理，具有快速除臭、適應性強、運行成本低、 無需預處理、占地面積小等優點，但該法易產生臭氧二次污染，導致環境空氣臭氧濃度升高， 并且該裝置更換的 UV 燈管屬于危廢，本項目不推薦采用此方法。

從以上治理方法分析可知，生物除臭、化學噴淋均具有各自的優缺點，結合本項目特點推 薦結合兩者特點，采用化學噴淋塔+生物除臭液洗滌塔塔結合工藝。

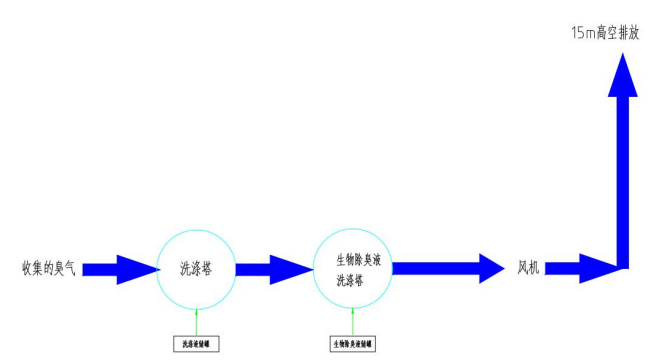

12、處理工藝流程

惡臭氣體在后端風機的抽吸作用下首先進入逆流式洗滌塔，在洗滌塔中通過酸堿中和以及 水洗作用可去除廢氣中的部分堿性物質、灰塵。臭氣經過一級洗滌后，再進入生物除臭液洗滌 塔，利用微生物降解廢氣中殘留的惡臭組分，實現臭氣的凈化，最后經 15 米排氣筒達標排放。

1、兩者結合處理效果更優 單獨化學噴淋，由于具體藥劑噴淋臭氣成分覆蓋面較窄（除非上多個噴淋塔不同藥劑串聯 運行），導致單獨的化學噴淋除臭并不徹底?；瘜W(xué)噴淋+生物除臭工藝結合，可以依靠化學噴 淋針對性先去除主要的臭氣成分，剩余的臭氣（不和化學藥劑反應和溢出臭氣）再進入生物除 臭進行處理。

2、兩者結合處理運行更靈活 聯合運行模式可大量減少單獨運行化學噴淋的藥劑投加量，減少廢水排放頻次和廢水成分 濃度，運營可根據情況調整最優模式。

3、可以設計兩臺風機并聯，節省運行成本 兩臺風機并聯，可以互為備用，如遇主風機檢修情況下也可保證系統運行。同時風機可以 配置變頻器，節省運行成本。
