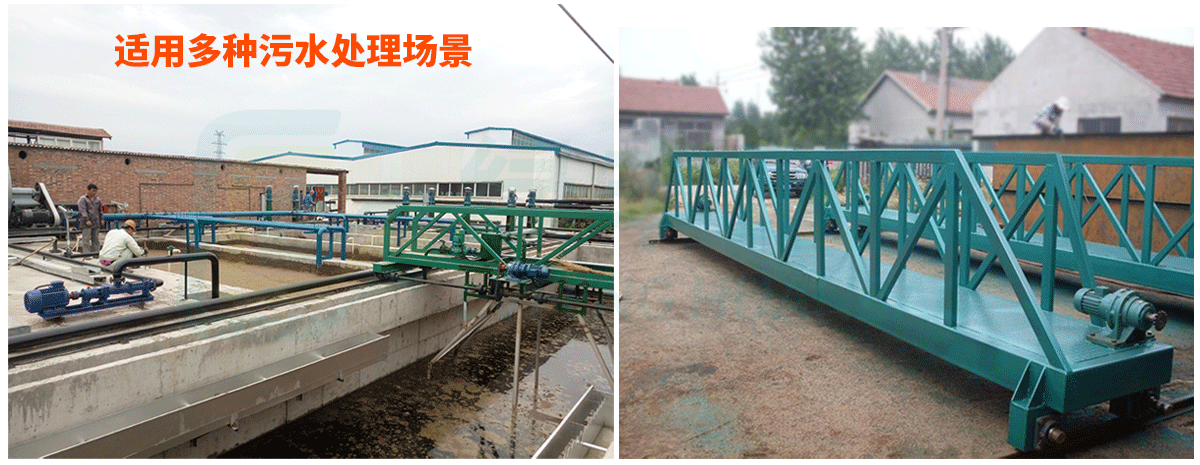

▋行車式刮吸泥機 設備簡介/Equipment introduction

行車式刮泥機適用于給排水工程中平流式沉淀池，通過泵吸，邊行走邊吸泥，將沉降在池底的污泥刮集至集泥槽，并將池面的浮渣撇向集渣槽，然后將污泥排出池外，可以解除清理池底污泥之苦。池壁鋪設軌道及行程開關，以作往復行走運動?？筛鶕?jù)用戶的要求設置浮渣刮板。按水流方向，可分為逆向刮泥逆向排渣和逆向刮泥同向排渣方式。刮泥機構在不刮泥回程時刮泥耙全部抬起。當回到刮泥的起始位置時，刮泥耙落下，這樣周而復始的工作。

▋行車式刮吸泥機 工作原理/working principle

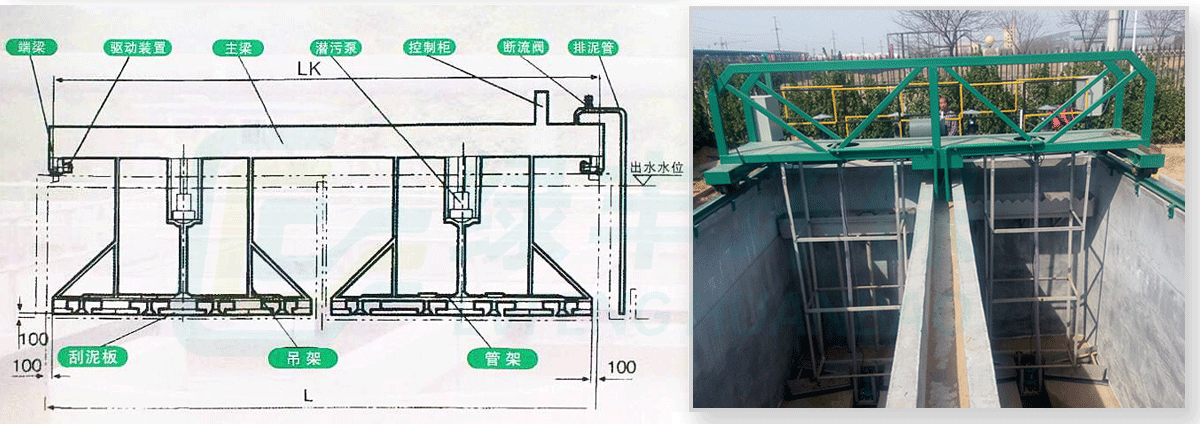

行車式刮泥機主要由傳動裝置，從動軸裝置、主動軸裝置、調節裝置裝置、托架、電控箱等部件組成。

主梁兩端梁上的驅動裝置作為動力源，沿鋪設在池頂?shù)能壍佬旭?，隨主粱一同運動的潛污泵將沉積在池底的污泥吸取并經輸泥管外排。（刮泥機與行走電機運行中各司其職，互不干涉，刮泥機底部配有水下行走輪結構，從而保證運行中的平穩，兩個行走電機采用同步電機，從而保證了兩邊的行走一致平穩。）當具有虹吸條件的沉淀池（沉淀池出水堰與排泥口位差不小于3m）在潛污泵啟動排泥后切斷電源，排泥方式可由泵吸切換為虹吸；不要求停止排泥時，可開斷流閥，大量空氣進入輸泥管道，虹吸破壞，排泥即行中斷。

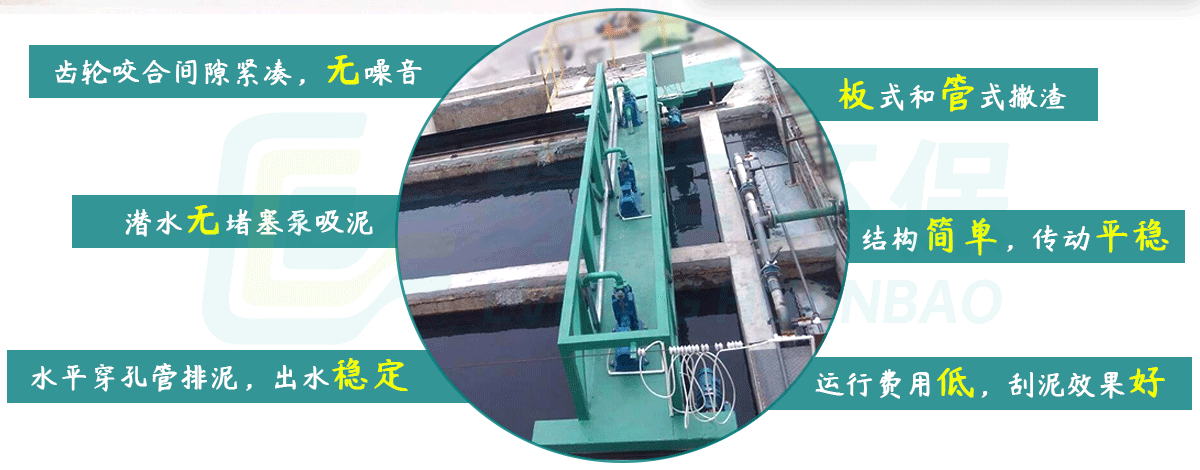

▋行車式刮吸泥機 產品特點/Product features

本機結構緊湊，工作可靠，并配有自動控制和過載保護系統，軌道間距4米以下吸泥機采用中間集中驅動，6米以上時采用兩端同步驅動，具有排泥干凈，效率高性價比高等特點。

1、采用潛水無堵塞泵吸泥，可全揚程運行，性能好，重量輕、克服了過去全勝液下泵因軸長易引起振動而產生的磨損及安裝維修困難的缺陷;

2、采用小容量潛污泵，可實現每臺泵只帶一個吸泥嘴的吸泥系統。從而即使在沉淀池出水端具有縱向出水槽及其支墩的給水工藝布置，吸泥機仍然通行無阻，保證了全長范圍內排泥效果;

3、泵/虹吸兩用吸泥機省水節能：在具有虹吸排泥條件的沉淀池，也可充分利用出水堰和排泥口的位差，在潛污泵啟動出泥后切斷潛污泵電源，由泵吸轉換為虹吸，既省水節能又省去了系統抽空裝置;

4、由于不用抽真空裝置，操作簡便并易于實現自動化程控管理;

5、主梁結構合理，對于大跨度平流沉淀池吸泥機采用桁架式或“L”型組合梁;中、小跨度的斜管池吸泥機采用單或雙管式梁、型鋼梁;特別是斜管沉淀池水中吸泥管既為通道又作承載構件，因而用料省且制造維護方便。

6、可選新型的傳動裝置，驅動裝置中關鍵部件采用新產品軸裝置式或法蘭安裝式齒輪減速機，承載能力大，又省去聯軸器。結構緊湊、效率高、重量輕。

7、主要靠齊傳動齒輪進行傳動，齒輪咬合間隙緊湊無噪音現象；

8、撇渣方式有兩種：板式撇渣和管式撇渣；

9、減速機內設有過力扭矩保護裝置，運轉安全可靠；

10、吸泥管采用水平穿孔管方式排泥，對池內無干擾，確保出水的穩定性；

11、沉淀池的周邊進、出水槽采用邊斷面設計，保證了沉淀池周邊均勻配水和出流；

12、結構簡單，傳動平穩，運行費用低，刮泥效果好，是一種理想的排泥設備。
